چگونه می توان بررسی کرد که کابل فضای باز معیوب است؟

وقتی نوبت به اطمینان از عملکرد یکپارچه سیستم‌های برق و ارتباطات در فضای باز می‌رسد، یکپارچگی کابل‌های فضای باز از اهمیت بالایی برخوردار است. به عنوان یک تامین کننده کابل در فضای باز، من اهمیت شناسایی سریع و دقیق عیوب کابل را درک می کنم. این نوع تخصص نه تنها جریان روان عملیات را تضمین می کند، بلکه در زمان و منابع نیز صرفه جویی می کند. در این راهنما، چند روش عملی برای بررسی اینکه آیا کابل فضای باز معیوب است را به اشتراک می‌گذارم.

بازرسی بصری

اولین و ساده ترین روش بازرسی چشمی است. با بررسی دقیق تمام طول کابل شروع کنید. به دنبال علائم آسیب فیزیکی مانند بریدگی، ساییدگی یا پیچ خوردگی باشید. این مسائل می تواند هادی های داخلی یا عایق را در معرض دید قرار دهد و منجر به خرابی الکتریکی یا از دست دادن سیگنال شود. به مناطقی که کابل احتمالاً در معرض نیروهای خارجی قرار می گیرد، توجه ویژه داشته باشید، مانند جایی که کابل از مجراها یا اطراف لبه های تیز عبور می کند.

همچنین، به خصوص در کانکتورها و پایانه ها، هرگونه نشانه خوردگی را بررسی کنید. خوردگی می تواند جریان الکتریسیته یا سیگنال ها را مختل کند و ممکن است باعث خرابی متناوب یا کامل شود. اگر متوجه هرگونه تغییر رنگ، زنگ زدگی یا ماده پودری روی قطعات فلزی شدید، می تواند نشانه خوردگی باشد.

با استفاده از مولتی متر

مولتی متر ابزار همه کاره ای است که می توان از آن برای تست تداوم و مقاومت کابل استفاده کرد. ابتدا مولتی متر را روی حالت مناسب برای تست تداوم تنظیم کنید. برای جلوگیری از برق گرفتگی، کابل را از هر منبع برق جدا کنید. سپس دو پروب مولتی متر را به دو سر هادی کابل لمس کنید. اگر مولتی متر یک بوق ساطع کند یا مقدار مقاومت بسیار کم (نزدیک به صفر) را نشان دهد، نشان می دهد که کابل پیوستگی دارد و احتمالاً در شرایط خوبی قرار دارد.

اگر می خواهید مقاومت کابل را اندازه گیری کنید، مولتی متر را به حالت مقاومت تغییر دهید. دانستن مقدار مقاومت مورد انتظار برای نوع و طول کابل بسیار مهم است. مقدار اندازه گیری شده را با مقدار مورد انتظار مقایسه کنید. مقاومت بسیار بالاتر از حد معمول ممکن است نشان دهنده شکستگی یا اتصال با مقاومت بالا در کابل باشد.

یابهای خطای کابل

برای سیستم‌های کابلی پیچیده‌تر یا زمانی که بازرسی بصری و آزمایش‌های اولیه مولتی‌متر نتایج واضحی را به همراه نمی‌آورند، یاب‌های خطای کابل می‌توانند بسیار مؤثر باشند. انواع مختلفی از عیب یاب کابل وجود دارد، مانند بازتاب سنج دامنه زمانی (TDRs).

TDR ها با ارسال یک پالس انرژی الکتریکی به داخل کابل و تجزیه و تحلیل سیگنال منعکس شده کار می کنند. اگر ایرادی در کابل وجود داشته باشد، مانند قطع یا اتصال کوتاه، سیگنال منعکس شده به روشی مشخص تغییر می کند. با اندازه گیری زمان بازگشت پالس بازتابی و تجزیه و تحلیل شکل آن، مکان یاب می تواند محل و نوع خطا را تعیین کند.

تست مقاومت عایق

عایق بخش مهمی از کابل در فضای باز است که از هادی ها محافظت می کند و از نشت الکتریکی جلوگیری می کند. برای اندازه گیری مقاومت عایق کابل می توان از یک تستر مقاومت عایق که به عنوان مگر نیز شناخته می شود استفاده کرد.

برای انجام آزمایش، کابل را از منبع تغذیه و سایر دستگاه های متصل جدا کنید. تستر را به هادی ها و عایق کابل وصل کنید. تستر یک سیگنال DC با ولتاژ بالا اعمال می کند و جریان حاصل را اندازه گیری می کند. مقدار مقاومت عایق بالا نشان دهنده عایق خوب است، در حالی که مقدار کم ممکن است نشان دهنده آسیب عایق، نفوذ رطوبت یا آلودگی باشد.

تست کیفیت سیگنال

در مورد کابل های داده یا ارتباطی مانندکابل سیم فیبر نوری، تست کیفیت سیگنال ضروری است. برای بررسی عملکرد کابل های اترنت می توان از تستر کابل شبکه استفاده کرد. وجود سیگنال ها را تأیید می کند، تداخل را بررسی می کند و پهنای باند را اندازه گیری می کند.

برای کابل های فیبر نوری، معمولاً از بازتاب سنج دامنه نوری (OTDR) استفاده می شود. مشابه TDR برای کابل‌های الکتریکی، یک OTDR یک پالس نوری را به فیبر می‌فرستد و نور منعکس شده را تجزیه و تحلیل می‌کند. این می تواند عیوب مانند شکستگی، خم شدن یا تلفات فیبر را تشخیص دهد و موقعیت آنها را به دقت تعیین کند.

مانیتورینگ دما و رطوبت

کابل های فضای باز در معرض شرایط محیطی متفاوتی از جمله دما و رطوبت هستند. افزایش غیرعادی دما یا سطح رطوبت بالا می تواند پیری کابل را تسریع کند و منجر به خطا شود. سنسورهای دما و رطوبت را می توان در نزدیکی کابل نصب کرد تا این شرایط را کنترل کند.

اگر دمای کابل برای مدت طولانی از دمای کارکرد نامی خود بیشتر شود، می تواند نشان دهنده اتصال با مقاومت بالا یا وضعیت بیش از حد فعلی باشد. رطوبت بالا می تواند باعث نفوذ رطوبت به عایق کابل شود و کارایی آن را کاهش دهد و خطر نشت الکتریکی را افزایش دهد.

قدمت و تاریخچه نصب

قدمت کابل و تاریخچه نصب آن نیز می تواند سرنخ های ارزشمندی در مورد عیوب احتمالی ارائه دهد. کابل‌های قدیمی‌تر احتمالاً از سایش و پارگی، تخریب عایق و سایر مسائل رنج می‌برند. علاوه بر این، اگر کابل به درستی نصب نشده باشد، مانند سفت شدن بیش از حد، خم شدن بیش از حد تیز یا محکم نبودن آن، می تواند منجر به مشکلات طولانی مدت شود.

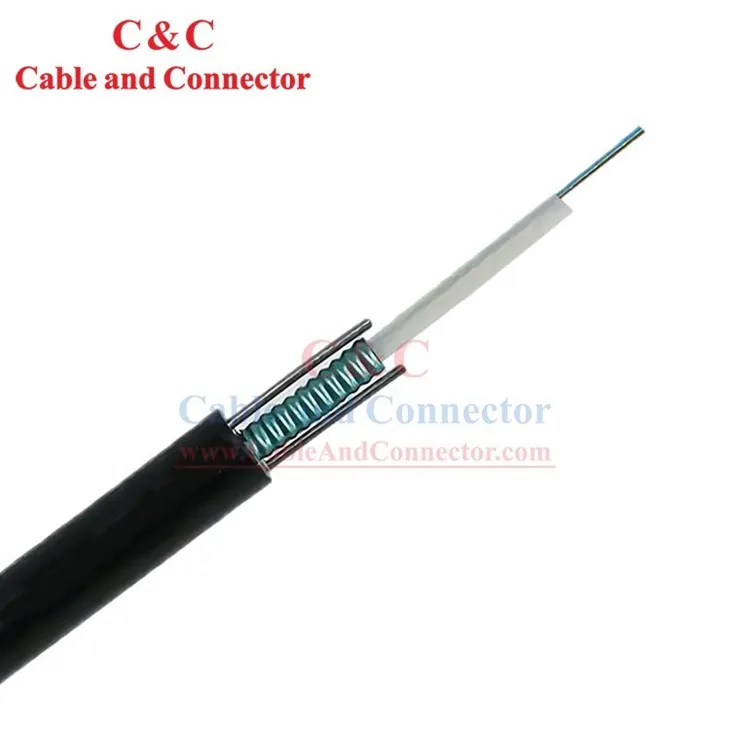

به عنوان مثال،کابل فیبر نوری 4 هسته ای Gyxtwوکابل فیبر نوری 24 هسته ای Gyxtwبرای اطمینان از عملکرد بهینه باید با تکنیک های خاصی نصب شوند. اگر این تکنیک ها در حین نصب رعایت نشود، ممکن است منجر به از دست دادن سیگنال یا سایر مشکلات مربوط به کابل شود.

برنامه های تعمیر و نگهداری و تست منظم

برای به حداقل رساندن خطر خطای کابل، مهم است که برنامه های نگهداری و آزمایش منظم را تنظیم کنید. حداقل سالی یک بار بازرسی های بصری را انجام دهید و هر چند سال یکبار بسته به نوع کابل و استفاده، تست های عمیق تری مانند تست مقاومت عایق و تست کیفیت سیگنال انجام دهید.

با شناسایی و رفع مشکلات احتمالی کابل، می توانید از خرابی پرهزینه جلوگیری کنید و از قابلیت اطمینان سیستم های کابلی در فضای باز خود اطمینان حاصل کنید.
